Замена РР-310 на электронное
На сторінку 1, 2, 3, 4, 5, 6, 7, 8, 9  Наст.

Почати нову тему   Відповісти на тему    Список форумів ЗАЗ Форум -> Електрика
Попередня тема :: Наступна тема
Автор Повідомлення
Amigo



Статус: Offline
Зареєстрований: 22.11.2007
Повідомлення: 51
Звідки: Kiev

ПовідомленняДодано: 29 Березень 2008 18:28    Заголовок повідомлення: Замена РР-310 на электронное Відповісти з цитатою


Комрады, не пинайте сразу ногами, да знаю, повторяюсь, НО- дано-РР-310 четыре клеммы на нем-верхняя, и три снизу под именами (слева направо) "Б" "ВЗ" "Ш"-и электронное от классики с клеммами "31" (масса) "67" "15" так вот, КАК из этих ЧЕТЫРЕХ клемм, соединяя их сделать ДВЕ Question Окуда и куда кидать провода ? Обьясните просто, как для чайника Embarassed
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Lagiga



Статус: Offline
Зареєстрований: 10.04.2007
Повідомлення: 1141
Звідки: Горловка

ПовідомленняДодано: 29 Березень 2008 21:22    Заголовок повідомлення: Відповісти з цитатою


Клемма "ш" на 67
а на 15 от правого контакта катушки. А остальных у меня нет.


_________________
По Запорожцу в каждую семью, товарищи!
Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення Відправити e-mail
Amigo



Статус: Offline
Зареєстрований: 22.11.2007
Повідомлення: 51
Звідки: Kiev

ПовідомленняДодано: 29 Березень 2008 21:51    Заголовок повідомлення: Відповісти з цитатою


Справа "Ш" и стоит Embarassed Вот фото http://zaz.kiev.ua/forum/gallery/?do=sf&g=9908&a=1745&f=21981 мож стрелками кто намалюет неуку
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Amigo



Статус: Offline
Зареєстрований: 22.11.2007
Повідомлення: 51
Звідки: Kiev

ПовідомленняДодано: 03 Квітень 2008 17:59    Заголовок повідомлення: Відповісти з цитатою


Говорят такие на горбиках стояли, мож кто проводил замену-поделитесь. Или ссылку дайте, не могу найти ничего подходящего Crying or Very sad
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Amigo



Статус: Offline
Зареєстрований: 22.11.2007
Повідомлення: 51
Звідки: Kiev

ПовідомленняДодано: 17 Квітень 2008 14:15    Заголовок повідомлення: Відповісти з цитатою


Хоть пофлудите, чтоли. Crying or Very sad На форуме есть инфа по замене, только 2 клеммы снимаем, и на 2 других меняем(другого реле). А как же быть, когда клемм 4? Никто не знает?
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
ADVOKAT



Статус: Offline
Зареєстрований: 19.04.2007
Повідомлення: 651


ПовідомленняДодано: 17 Квітень 2008 15:55    Заголовок повідомлення: Відповісти з цитатою


если чёт поймёшь Rolling Eyes


Повернутися до початку
Переглянути профіль Відправити приватне повідомлення
Amigo



Статус: Offline
Зареєстрований: 22.11.2007
Повідомлення: 51
Звідки: Kiev

ПовідомленняДодано: 17 Квітень 2008 21:01    Заголовок повідомлення: Відповісти з цитатою


Ооо! Вот то что нужно! (Без поллитра конечно, никак, но туман уже проясняется). Только еще такой вопрос- просто взял старое РР выкинул, это поставил и все, либо гдето диоды еще цеплял, либо что еще Question
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
ADVOKAT



Статус: Offline
Зареєстрований: 19.04.2007
Повідомлення: 651


ПовідомленняДодано: 17 Квітень 2008 22:20    Заголовок повідомлення: Відповісти з цитатою


к сожалению, при установке не присутствовал.
но из собственных наблюдений могу сказать,
что нового ничего нигде не появилось.
тока выкинули много старого Very Happy

p.s.: добавлю попутно в тему про "шоколадки":

сей девайс хоть и выглядит обнадёживающе,
работает нихрена не нормально

с родным реле хотя бы понятно было всё, если глючит,
разобрал, перетрусил, собрал, работает

а шоколадки они мало того что при покупке из всей партии
работает только половина, так ещё и глючить может

недавно ехал, бортовое напряжение поднялось до красной зоны
благо индикатор напряжения есть, я хоть был своевременно предупреждён
и принял соответствующие меры.

хотя больше в тот день реле себя никак не проявляло.
так что сюрпризы ещё те.

зато с ним проще в том плане, что снял и выкинул,
поставил новое, а вот родные найти сложнее.

Повернутися до початку
Переглянути профіль Відправити приватне повідомлення
Motor



Статус: Offline
Зареєстрований: 07.05.2007
Повідомлення: 197
Звідки: Киев.Осокорки.
Моє авто: 968

ПовідомленняДодано: 20 Квітень 2008 20:17    Заголовок повідомлення: Відповісти з цитатою


Тоже очень интересует етот вопроС!!!
Люди!В клубе куча горбиков!Разве некто не знает?Напишите небольшой мануальчик плиииззз!!!Ведь потом много народа будет благодарнЫ!!!
Помогите... Embarassed Rolling Eyes

Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення ICQ Number
kubanoid



Статус: Offline
Зареєстрований: 12.03.2006
Повідомлення: 1043
Звідки: Краснодар
Моє авто: ЗАЗ-968М 1993 г., Nissan Terrano-II, 2001 г.

ПовідомленняДодано: 20 Квітень 2008 21:10    Заголовок повідомлення: Відповісти з цитатою


ADV0KAT писав(ла):

а шоколадки они мало того что при покупке из всей партии
работает только половина, так ещё и глючить может

недавно ехал, бортовое напряжение поднялось до красной зоны
благо индикатор напряжения есть, я хоть был своевременно предупреждён
и принял соответствующие меры.

хотя больше в тот день реле себя никак не проявляло.
так что сюрпризы ещё те.

зато с ним проще в том плане, что снял и выкинул,
поставил новое, а вот родные найти сложнее.

Да кроме самого реле, могла проводка (в том числе замок зажигания) глючить: если на реле подается пониженное напряжение, то оно должно подкинуть ток возбуждения.
У меня стояло глючное реле 1993 года выпуска, элетронное, на куче дискретных элементов... судя по следам на кузове - аккум у предыдущего хозяина выкипал. Поставил вместо него новое от "классики" - и забыл. Уже давно лежит и ждет установки ТОРН (с терморегуляцией), но пока работает это - мало стимулов ковыряться в проводах Wink


_________________
"Запорожец старый купили, разваленный!" (с) Э. Успенский
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
DED



Статус: Offline
Зареєстрований: 30.05.2007
Повідомлення: 339
Звідки: Нижний новгород

ПовідомленняДодано: 20 Квітень 2008 21:54    Заголовок повідомлення: Відповісти з цитатою


а если генер 40А стоит то такое реле пойдёт?

_________________
Заз 968м 1994 г/в
Ваз 2111 2004 г/в
ИЖ к-16 1991/в
ММВЗ 3.112.11 1988 г/в
Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення Відвідати сайт автора ICQ Number
slon



Статус: Offline
Зареєстрований: 09.10.2007
Повідомлення: 238
Звідки: Lviv

ПовідомленняДодано: 20 Квітень 2008 23:10    Заголовок повідомлення: Відповісти з цитатою

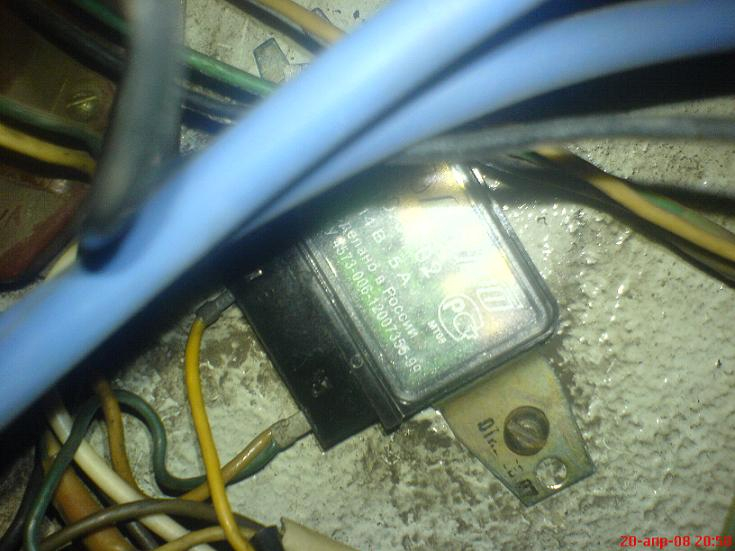

Я вже це десь викладав, але не знайшов, тому ще раз.
так я зробив на свому горбатому.


Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення ICQ Number
slon



Статус: Offline
Зареєстрований: 09.10.2007
Повідомлення: 238
Звідки: Lviv

ПовідомленняДодано: 20 Квітень 2008 23:13    Заголовок повідомлення: Відповісти з цитатою


Схема




(чомусь не хотіло в обне повідомлення вкладати два зображення)

Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення ICQ Number
Vadim_K



Статус: Offline
Зареєстрований: 16.02.2008
Повідомлення: 1863
Звідки: Львів

ПовідомленняДодано: 21 Квітень 2008 09:34    Заголовок повідомлення: Відповісти з цитатою


slon це ти викладав на старому львівському форумі Smile
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення ICQ Number
Sergh



Статус: Offline
Зареєстрований: 06.08.2005
Повідомлення: 39
Звідки: Киев

ПовідомленняДодано: 21 Квітень 2008 15:03    Заголовок повідомлення: Відповісти з цитатою


Установил данный девайс, горит красный светодиод, хотя по идее должны гореть красный и зеленый.

В чем может быть проблема. На приборке лампа гены не горит.


_________________
ЗАЗ 968М
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення Відправити e-mail ICQ Number
Lnalex



Статус: Offline
Зареєстрований: 21.04.2005
Повідомлення: 795
Звідки: Николаев
Моє авто: Camry SXV10

ПовідомленняДодано: 23 Квітень 2008 12:50    Заголовок повідомлення: Відповісти з цитатою


Sergh У тебя случайно инструкции от чуда реле не осталось?
Если есть отсканируй пжлста. А то я свою потерял теперь незнаю какой светодиод о чем говорит

Повернутися до початку
Переглянути профіль Фотогалерея Garage Відправити приватне повідомлення Відправити e-mail ICQ Number
Sergh



Статус: Offline
Зареєстрований: 06.08.2005
Повідомлення: 39
Звідки: Киев

ПовідомленняДодано: 23 Квітень 2008 23:49    Заголовок повідомлення: Відповісти з цитатою


сканер сейчас не у меня, так что я напишу
Регулятор напряжения электронный с элементами диагностики
59.3702 - (аналог РР-380, РР-362А, РР-310Б(В), РР-350Э, 121.3702)
ДИАГНОСТИКА:
1. красный (двигатель не работает, зажигание включено) - норма
2. красый и зеленый (двигатель работает) - рабочий режим
3. красный (двигатель работает) - неисправность
а) проверить целостность цепи возбуждения генератора, натяжение ремня, состояние аккумулятора
б) заменить регулятор
4. зеленый (двигатель работает) - неисправность - заменить регулятор (только для 58.3702)
5. не горят (двигатель работает) - неисправность - проверить цепь: замок зажигания-регулятор


_________________
ЗАЗ 968М
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення Відправити e-mail ICQ Number
Ilya



Статус: Offline
Зареєстрований: 29.09.2003
Повідомлення: 1310
Звідки: Tula

ПовідомленняДодано: 24 Квітень 2008 22:59    Заголовок повідомлення: Відповісти з цитатою


Принцип действия РР основан на широтно-импульсной модуляции (если это так можно назвать) тока на обмотке возбужения генератора. Подавая ток на нее, генератор начинает вырабатывать ток. Если напряжение в сети меньше требуемого, ток продолжает поступать на обмотку. Как только напряжение превысит предел, напряжение откоючается и включается тогда, когда достигнет нижнего предела.

Для механических РР напряжение скорее всего будет плавающим с силу большоге гестерезиса реле, а электронное будет давать более стабильное напряжение из-за работы на большей частоте.

Отсюда следует, что РР подает + на обмотку возбуждения генератора. Чтобы его подать, оно должно его получать (брать оттуда, где есть + после включения зажигания, - для того, чтобы мозги шарили, и собственно провод вывод этого напряжения). В родном жгуте провод возбуждения называется шунтом и выполнен проводом желтого цвета.

Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення Відправити e-mail ICQ Number
Amigo



Статус: Offline
Зареєстрований: 22.11.2007
Повідомлення: 51
Звідки: Kiev

ПовідомленняДодано: 25 Квітень 2008 08:39    Заголовок повідомлення: Відповісти з цитатою


Спасибо всем,отписавшим в этом топике! Ilya, вот теперь то я понял что к чему, огромное спасибо!
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення
Ilya



Статус: Offline
Зареєстрований: 29.09.2003
Повідомлення: 1310
Звідки: Tula

ПовідомленняДодано: 25 Квітень 2008 22:59    Заголовок повідомлення: Відповісти з цитатою


Незачто.
Повернутися до початку
Переглянути профіль Фотогалерея Відправити приватне повідомлення Відправити e-mail ICQ Number
