Чертежи/размеры ЗАЗ 966/968


Начать новую тему   Ответить на тему    Список форумов ЗАЗ Форум -> Кузов
Предыдущая тема :: Следующая тема
Автор Сообщение
966_ZaRaZ_968



Статус: Offline
Зарегистрирован: 17.02.2014
Сообщения: 1
Откуда: Default City

СообщениеДобавлено: 17 Февраль 2014 20:31    Заголовок сообщения: Чертежи/размеры ЗАЗ 966/968 Ответить с цитатой


Есть желание сделать 3D модель жужа второй генреации, чертежей не обнаружил - всё что гуглиться, поверхностные зарисовки с кучей явных ошибок и без указания всех размеров.

Собственно, может кто нибудь обмерить а может и сфотографировать(в фас, профиль и т.д.) как следует жужа? Интересует не только внешние но и внутренние панели кузова - полы багажника, днище, арки, моторный отсек.

Вернуться к началу
Посмотреть профиль Отправить личное сообщение
priedinieks



Статус: Offline
Зарегистрирован: 13.02.2009
Сообщения: 734
Откуда: Latvia
Моя машина: zaz 965a

СообщениеДобавлено: 17 Февраль 2014 23:59    Заголовок сообщения: Ответить с цитатой


Логичнее было бы договорится с кем нить да мерить и фотографировать самому.
Вернуться к началу
Посмотреть профиль Фотогалерея Отправить личное сообщение
el_fuego
Маньяк-одиночка
Маньяк-одиночка


Статус: Offline
Зарегистрирован: 03.12.2007
Сообщения: 4774
Откуда: Дніпро -> Київ
Моя машина: ЗАЗ-966 яскраво-синій 1970 р.

СообщениеДобавлено: 18 Февраль 2014 00:31    Заголовок сообщения: Ответить с цитатой


кстати, есть программы, которые строят 3Д модели по множеству фото - советую
Вернуться к началу
Посмотреть профиль Фотогалерея Garage Отправить личное сообщение ICQ Number
Мего Пихарь



Статус: Offline
Зарегистрирован: 04.02.2011
Сообщения: 196
Откуда: Харьков
Моя машина: ЗАЗ 968М

СообщениеДобавлено: 18 Февраль 2014 04:39    Заголовок сообщения: Ответить с цитатой


а названия программ не знаешь случайно?)
Вернуться к началу
Посмотреть профиль Фотогалерея Garage Отправить личное сообщение
Vov4ik



Статус: Offline
Зарегистрирован: 05.04.2010
Сообщения: 533
Откуда: Свердловская обл. г. Нижний Тагил
Моя машина: ЗАЗ-968М

СообщениеДобавлено: 18 Февраль 2014 19:39    Заголовок сообщения: Ответить с цитатой


Можно просто купить 3D сканер. http://scan-pro.ru/catalog.php?id=65

_________________
МАСТЕР
Вернуться к началу
Посмотреть профиль Фотогалерея Отправить личное сообщение ICQ Number
Vov4ik



Статус: Offline
Зарегистрирован: 05.04.2010
Сообщения: 533
Откуда: Свердловская обл. г. Нижний Тагил
Моя машина: ЗАЗ-968М

СообщениеДобавлено: 28 Март 2014 19:53    Заголовок сообщения: Ответить с цитатой

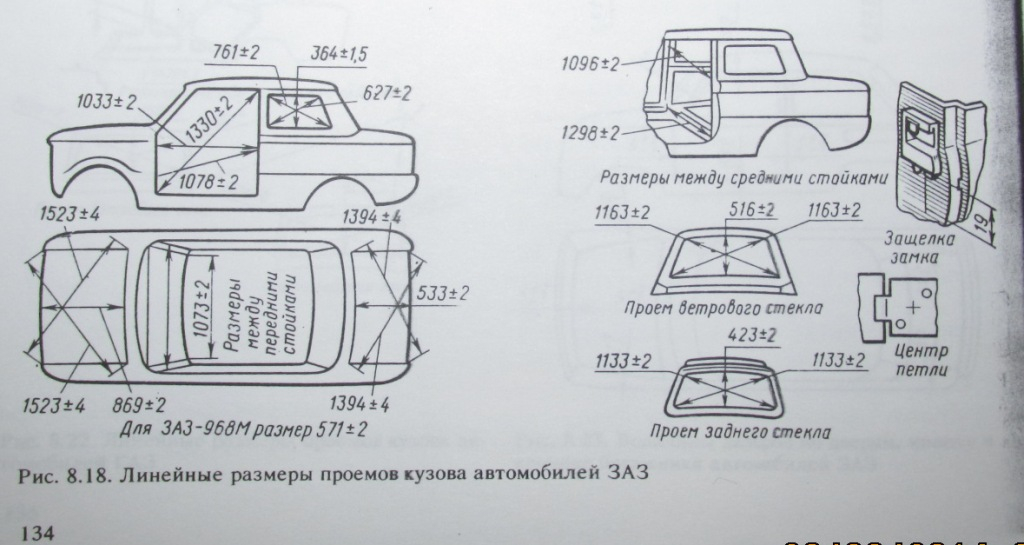

Наконец нашёл свою копированную книгу по кузовам и выложу фото с размерами кузова. Это всё, что есть.


_________________
МАСТЕР
Вернуться к началу
Посмотреть профиль Фотогалерея Отправить личное сообщение ICQ Number
Herdsman



Статус: Offline
Зарегистрирован: 18.06.2013
Сообщения: 503
Откуда: Винницкая обл.
Моя машина: ЗАЗ-968М

СообщениеДобавлено: 28 Март 2014 21:03    Заголовок сообщения: Ответить с цитатой


Vov4ik Спасибо, очень к стати.
Вернуться к началу
Посмотреть профиль Фотогалерея Garage Отправить личное сообщение
maks-mt



Статус: Offline
Зарегистрирован: 27.07.2010
Сообщения: 513
Откуда: Харьков,коротыч
Моя машина: ЗАЗ-965 Яшка,ЗАЗ-968А Ласточк

СообщениеДобавлено: 05 Апрель 2014 15:22    Заголовок сообщения: Ответить с цитатой


Мего Пихарь Тёма такой хренью умеет даже "компас"заниматься
Вернуться к началу
Посмотреть профиль Фотогалерея Garage Отправить личное сообщение ICQ Number
GaD



Статус: Offline
Зарегистрирован: 15.08.2012
Сообщения: 69
Откуда: Черкассы
Моя машина: ГАЗ 24, ГАЗ 3302, ЗАЗ 968 МБ

СообщениеДобавлено: 17 Июнь 2019 09:17    Заголовок сообщения: Ответить с цитатой


Всем привет.

Подниму старую тему.

у кого прямой кузов и дружит с рулеткой. Smile
интересуют размеры между передними крыльями в точках замера диагоналей, ширина между левым и правым крылом в местах крепления крышки багажника и расположения фар.

Спасибо.
